Misuratore di prova antistatico

<1>. Funzionamento della funzione

Il misuratore di test antistatico SL-030B ha una funzione di indicazione di sottotensione della tensione della batteria. La modalità di alimentazione del modulo di temperatura e umidità è indipendente dalla modalità di alimentazione del test di resistenza. La temperatura e l'umidità della batteria consumano una piccola quantità di elettricità. Verrà utilizzato per due anni e non verrà perso a causa dell'azione dell'interruttore.

<2>. caratteristiche del prodotto

1. Quando la tensione della batteria è inferiore a 5 volt, l'indicatore LWBATTERY lampeggia.

2, con display digitale di temperatura e umidità

3. Uno strumento di misura multifunzione che misura l'umidità ambientale, la temperatura e la resistenza superficiale.

<3>.技术参数

Tensione di lavoro	DC9V
Durata della batteria	40 ore (lavoro continuo)
Precisione di visualizzazione	1/2 ± 1%
Taglia	170 mm × 100 mm × 40 mm
Peso dello strumento	350g
Peso del martello	2,5 ± 0,2 kg / piece
Misurazione della temperatura	° 0-100C
Misurazione dell'umidità	0-100% di umidità relativa

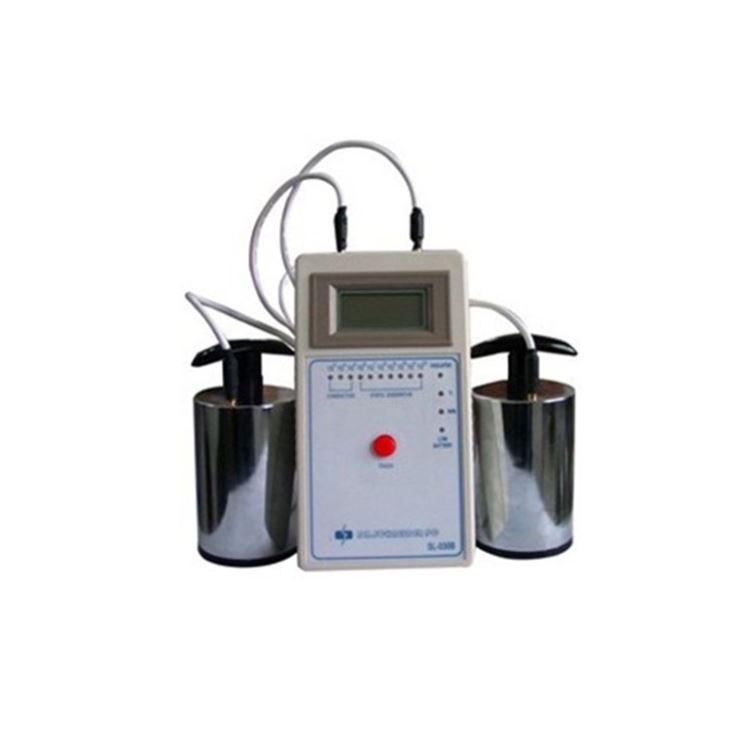

SL-030B TESTER.jpg

SL-030B resistenza superficiale tester.jpg

<4>. Introduzione al prodotto

Il tester di resistenza di superficie SL-030B (noto anche come tester di resistenza di superficie per martelli pesanti) misura la resistenza superficiale di un oggetto per rilevare l'abilità antistatica dell'oggetto. Il tester di resistenza di superficie SL-030B è conforme al metodo di prova D-257 standard ASTM. Durante il test, basta posizionare due pesi sulla superficie dell'oggetto da misurare e premere il pulsante rosso. Lo strumento mostrerà il valore di resistenza specifico della superficie dell'oggetto.

Il tester di resistenza di superficie per martelli pesanti SL-030B è uno strumento preciso per testare la resistenza superficiale degli oggetti. Può essere visualizzato con LED da 103 a 1012.

Allo stesso tempo, è in grado di fornire la temperatura e l'umidità dell'ambiente che si sta testando: dallo schermo LCD. Ci sono adesivi conduttivi sotto i due pesi per rendere il test più accurato.

<5>. Istruzioni per l'uso

Posizionare i due pesi sulla superficie dell'oggetto e tenerli puliti. Regolare la spaziatura tra i due pesi per garantire che i due fili tra il peso e lo strumento siano collegati.

Quindi accendere l'interruttore della temperatura e dell'umidità nell'angolo in basso a destra dello strumento, circa due secondi dopo che il display della temperatura e dell'umidità è normale. A questo punto, tieni premuto il pulsante rosso al centro dello strumento, lo strumento entra in positivo

Spesso testati, i risultati del test verranno visualizzati sulle spie LED dello strumento, dopo aver confermato il test, rilasciare la mano è OK.

<6>. Precauzioni

1. La distanza tra i due pesi della superficie dell'oggetto da testare è normalmente entro 30 cm;

2. Al completamento di ogni test, spegnerlo per tempo per evitare di sprecare la batteria;

3. È vietato toccare a mano le parti metalliche dei due pesi durante la prova;

4. Quando la spia LWBATTERY lampeggia in rosso, sostituire immediatamente la batteria.

VENDITA SL-030B TESTER.jpg

SL-030B Test prodotto antistatico digitale misuratore di superficie resistenza a superficie meter.jpg

<7>. genere

Tester statico portatile SL-030B

Misura impedenza, umidità e temperatura.

Misurazione dell'impedenza di superficie 103-1012 ohm / m2, resistenza di misura 103-1012 ohm

Umidità relativa: 10% -90% UR

· Temperatura: 0 ° C-37,8 ° C

· Alta precisione - gamma completa

· Elettrodo incluso: 2 elettrodi da 5 libbre, RTT da 2,5 pollici, elettrodi a disco RTG, 2 elettrodi di prova di impedenza di superficie paralleli da 3 pollici

· Display digitale LCD

·batteria ricaricabile

· Stuoie da tavolo, rivestimenti per pavimenti, lacche, polsini, tute, scarpe (copriscarpe), borse e contenitori

L'ACL-800 Megger è progettato secondo le procedure EOS / ESD, CECC, ASTM e UL per misurare l'impedenza o la resistenza di tutte le superfici conduttive, antistatiche ed elettrostatiche. Facile da usare, alta qualità e alta affidabilità, il misuratore può anche misurare l'umidità relativa e la temperatura che influiscono sulle prestazioni elettriche.

<8>. Caratteristiche:

· Misurare l'impedenza, la temperatura e l'umidità, in conformità con gli standard ESD, S4.1, S7.1 e S11.11

· La gamma 103-1012 ohm / □, può testare le proprietà elettriche di vari materiali.

· Scala di misurazione a 10 volt / 100 volt per superfici di lavoro e pavimenti standard.

· Scatola di protezione dello strumento in plastica per prevenire danni allo strumento

· Leggero, solo 150Z (425g), facile da trasportare

· Display digitale LCD, facile da usare, facile da leggere

· Funzione di spegnimento automatico per prolungare la durata della batteria

· Ritorno automatico dello zero per garantire la precisione

Elettrodo parallelo, sonda da 5 libbre e sonda di impedenza integrata, tutti conformi agli standard ASTM, EOS e CECC

· Traccia NIST, garanzia ISO9000

· Sonda sostituibile per una maggiore durata

· Batteria ricaricabile da 9 V CC o NiCd o trasformatore CA, comune negli Stati Uniti e all'estero.

<9>. Manuale di funzionamento del megaohmmetro ACL-800

Prima di misurare, assicurarsi innanzitutto che la superficie da testare sia pulita e priva di contaminazioni.

Innanzitutto, l'impedenza di superficie: (resistività superficiale)

1, metodo di resistività della sonda parallela (metodo di resistività della sonda parallela)

Il metodo di misurazione dell'impedenza della sonda parallela è un metodo di misurazione conforme allo standard EOS / ESD-S11.11-1993, che è un metodo rapido per misurare il valore di resistenza di un materiale uniforme planare. Questo metodo è adatto anche per la misurazione di materiali multistrato, ma le condizioni di temperatura e umidità al momento della misurazione devono essere indicate nel rapporto del valore di impedenza.

A. Posiziona l'orologio sulla superficie dell'oggetto da misurare.

B. Regolare l'interruttore sulla posizione di tensione desiderata (10 volt o 100 volt)

C. Premere e tenere premuto il pulsante di misurazione con una pressione di circa 5 libbre. Lo schermo LCD mostrerà i valori misurati di impedenza di superficie, temperatura e umidità relativa. L'intero processo di misurazione è di circa quindici secondi.

• L'unità di impedenza di superficie è ohm

• L'unità di temperatura sta sparando

• L'unità relativa all'umidità è una percentuale

In ogni misura, dopo aver premuto il pulsante di misurazione, l'ACL-800 visualizzerà continuamente il valore di misurazione del trim. Entro circa quarantacinque secondi dopo il rilascio del pulsante, viene visualizzato l'ultimo valore misurato.

2. Metodo di resistività della sonda ad anello concentrico (la sonda ad anello concentrico è opzionale) Inserire il connettore nelle due prese da 3,5 mm dell'orologio e inserire il connettore a banana con la sonda ad anello concentrico (opzionale)) associato. Dopo aver posizionato la sonda sulla superficie dell'oggetto da testare, premere il pulsante per circa 15 secondi, la temperatura corretta e l'umidità relativa verranno visualizzate sul display LCD. Il valore corretto dell'impedenza di superficie viene moltiplicato per 10 sul display LCD. L'unità è ohm

Ad esempio: lo schermo a cristalli mostra 3,5 x 104 ohm; il valore effettivo dell'impedenza è 3,5 x 105 ohm.

Secondo, misurazione della resistenza superficiale (punto a punto) (Surface Resistance Measurement (RTT))

Questo metodo di misurazione consiste nel misurare la resistenza tra due punti indipendentemente dal terreno in conformità con i requisiti di misurazione EOS / ESD-S4.1. I risultati di misurazione ottenuti con questo metodo di misurazione vengono elaborati tra l'oggetto misurato e le due sonde da 5 libbre. La distanza è correlata a fattori come la corretta procedura di misurazione e ogni volta che il test viene eseguito alle stesse condizioni di misurazione richieste.

A. Inserire il connettore nelle due prese da 3,5 mm sullo strumento e collegare la spina a banana alle due sonde da 5 libbre.

B. Posizionare due sonde sulla superficie dell'oggetto da testare secondo la procedura di misurazione.

C, selezionare il valore di tensione richiesto (10 volt o 100 volt)

D. Premere l'interruttore fino a visualizzare il valore di tensione selezionato (10 volt o 100 volt). Continuare a premere l'interruttore fino alla resistenza misurata (in ohm). L'umidità relativa e la temperatura sono visualizzate sul display LCD.

Terzo, misurazione della resistenza superficie-terra (RTG) (misurazione della resistenza superficie-terra (RTG))

Questo metodo di misurazione viene utilizzato per misurare la resistenza superficiale tra un punto sulla superficie dell'oggetto e un altro punto di messa a terra sulla superficie. Il metodo di misurazione è conforme allo standard di misurazione EOS / ESD S4.1.

A. Inserire un'estremità dei due fili nelle due prese da 3,5 mm dell'orologio, quindi collegare una di esse alla clip a coccodrillo e l'altra a una sonda a disco da 5 libbre.

B. Collegare la pinza a coccodrillo al punto di messa a terra noto e posizionare la sonda a disco sulla superficie dell'oggetto da testare in base ai requisiti di misurazione.

C. Premere il pulsante di misurazione finché sul display non vengono visualizzati la resistenza (in ohm), l'umidità relativa e il valore della temperatura. I risultati della misurazione sono conformi alla VIA.

Standard di misurazione EOS / ESD, ANSI, IEC-93, CECC, ASTM. Per materiali ad alta impedenza, per garantire risultati di misurazione di alta precisione, fare attenzione a non sovrapporre i due cavi, non toccare la sonda, condurre e misurare l'oggetto.
