Tester multifunzionale per pavimenti SL-031

Parametri tecnici del tester multifunzione 1.ESD

Nome: Tester multi-funzionale DR.SCHNEIDER PC SL-031 Floor
Margine di prova della copertura della scarpa		750KΩ-100M
Margine del test del copri polso		750KΩ-10M
Resistenza Tolleranza		(± 20%)
Piede	≤740 KΩ	Rosso (Fail Lo)
	750KΩ	Verde (Pass)
	100M	Verde (Pass)
	≥110 MΩ	Rosso (Fail Hi)
Polso	≤740 KΩ	Rosso (Fail Lo)
	750KΩ	Verde (Pass)
	10.5MΩ	Verde (Pass)
	≥11,5 MΩ	Rosso (Fail Hi)

temperatura di esercizio	0-31 ℃
Umidità	0% -90% RH
Dimensione mm	piatto: 142,5 (L) x 82 (W) × 39 (H)
	stare in piedi: 400 (L) x 250 (W) x 800 (H)
	Pedale: 400 (L) × 450 (W)
Peso	5.5kg
Altezza regolabile	900 millimetri-1470 millimetri

allegati:

Un adattatore di alimentazione (9 V-1000 mA), tre set di viti di montaggio staffa M8x30mm, due set di viti di fissaggio dello strumento M3x15mm, due pulsanti di blocco sollevamento sollevamento, un manuale, un rapporto di calibrazione e una scheda di garanzia.

2. Caratteristiche del tester multifunzionale ESD

1. Questo prodotto è in grado di testare rapidamente le apparecchiature ESD e tre dispositivi indipendenti (scarpa sinistra, scarpa destra, cinturino da polso) completano il rilevamento ESD in una sola volta.

2. Tre diversi display di stato, LO (sotto il valore impostato), PASS (all'interno del campo del valore impostato) e HI (superiore al valore impostato) hanno una funzione di allarme.

3. Indicazione di sotto-potenza, quando la spia LUMIN. Della BATTERIA è accesa, ricorda all'utente di caricare in tempo! In caso contrario, la precisione dei parametri del test diminuisce. (Utilizzare preferibilmente l'adattatore CA o DC12V)

4. In base ai requisiti del cliente per il funzionamento del sistema di controllo degli accessi, è possibile sviluppare un sistema di controllo degli accessi remoto esteso.

3.Instructions

1. Ruotare l'interruttore della batteria in posizione ON prima dell'uso. Se il display non è normale o il cicalino suona a lungo, indica che la batteria nella macchina è sotto tensione. Si prega di collegare l'adattatore di alimentazione per caricare e avviare direttamente la macchina. La corrente CC statica è 12 V / 40 mA.

2. Test ESD, a condizione che i piedi siano calpestati sul pedale metallico opposto, indossare il cinturino da polso nella connessione del polso e premere delicatamente il pulsante test metallico per verificare se l'attrezzatura ESD è qualificata. Nota: non indossare i guanti o usare le unghie per premere il pulsante test del metallo

4.Installation

1. Passare la parte inferiore della staffa del cablaggio sul pedale fuori dalla parte superiore.

2, tre serie di M8x30mm fissano la staffa e il pedale.

3. Inserire il cablaggio nel cavo patch opposto nella parte inferiore dello strumento.

4. Fissare le posizioni relative dei due gruppi di viti di fissaggio dello strumento M3x15mm.

5, il pulsante di blocco del sollevamento della staffa due altezza staffa di bloccaggio.

Avviso:

Non caricare più di 8 ore! È severamente vietato smontare la macchina per la riparazione! Il supporto dovrebbe essere posizionato su un pavimento asciutto. Mantieni i pedali puliti e asciutti.

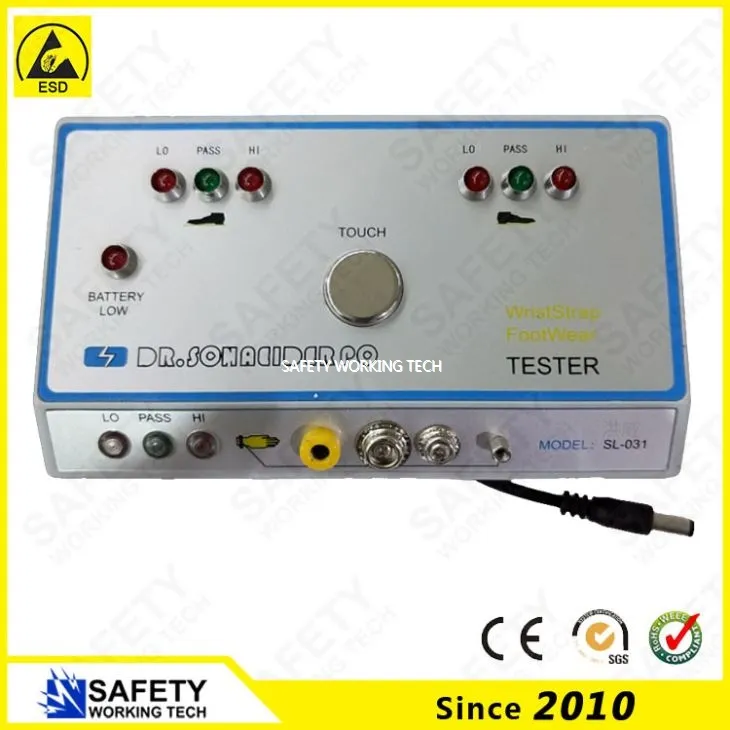

5. Immagini del tester multifunzionale

SL-031 TESTER.jpg
