Come testare i cavi di messa a terra anti-statici in un'officina
Molte fabbriche di elettronica hanno installato una messa a terra anti-statica, ma non hanno condotto test dettagliati per garantirne la conformità. Si consiglia alle aziende con elevati requisiti di elettricità statica di testare i cavi di messa a terra con strumenti dopo l'installazione o di far eseguire la misurazione da un professionista.
(1) Tutti i cavi di messa a terra anti-statici devono utilizzare un cavo isolato con nucleo in rame multi- da 6 mm². Ciascun piano o sezione appropriata deve utilizzare sbarre collettrici in rame o interruttori di grado 401 o superiore, collegati alla linea principale per una facile ispezione e manutenzione.
(2) I cavi di messa a terra anti-statici devono essere ben isolati dagli involucri delle apparecchiature, dai telai dei banchi da lavoro, dai supporti delle luci da lavoro, ecc., per evitare cortocircuiti, ponti o collegamenti danneggiati.

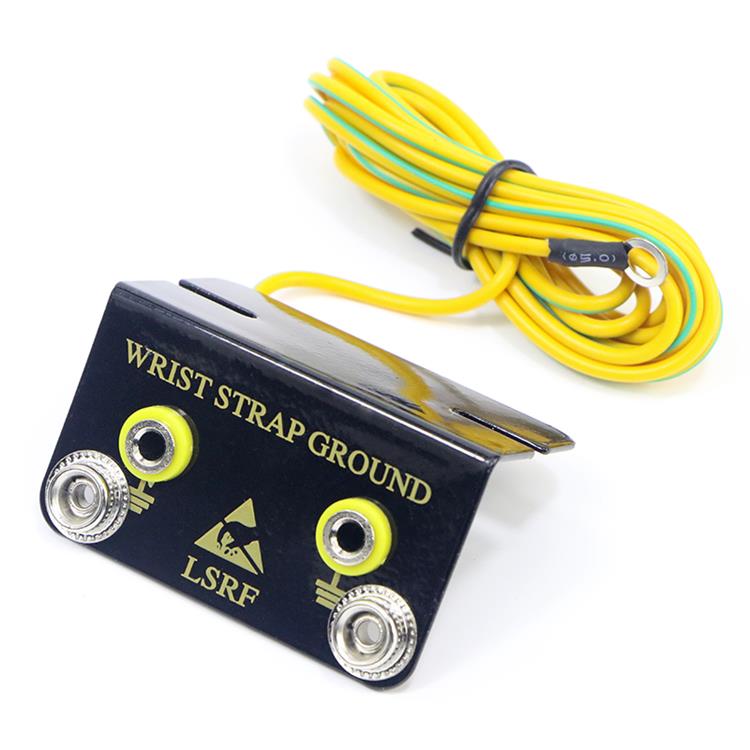

(3) All'"estremità della linea principale" delle sbarre o degli interruttori in rame segmentati, posare una linea di ispezione aggiuntiva (1,5~2 mm² è sufficiente). Imposta 2~3 punti di ispezione in ciascuna officina, fissali in modo sicuro e contrassegnali chiaramente.
Modello Intervallo di misurazione Ω Valore di graduazione minimo Ω Precisione % ZC29B-1 0-10 0.1 30-100 10-1000 10 ZC29B-2 0-1 0.0 10-10 0.1 0-100 12. La variazione della resistenza di messa a terra ausiliaria non deve superare il valore specificato nella tabella seguente quando la resistenza di messa a terra ausiliaria cambia da 500 Ω al valore specificato nella tabella:
Resistenza di terra ausiliaria (Ω) 0 1000 2000 5000 Variazione ammissibile espressa come percentuale dell'indice di qualità (%) 100 100 100 2003. Altri parametri sono i seguenti: Elemento Contenuto Condizioni ambientali Temperatura (gradi) -25-+40 Umidità relativa (%) 25-80 Velocità della maniglia (giri/min) 150 Resistenza di isolamento (MΩ) Maggiore o uguale a 20 Test di tensione (V) 500 Dimensioni (l＊b＊h, mm) 172＊116＊135 Peso (kg) 2,5 (4) Misurazione: utilizzare un multimetro a puntatore, intervallo di resistenza. In alternativa, è possibile utilizzare un tester per la resistenza di terra (chiamato anche megaohmmetro).. 1) La resistenza tra ciascun punto di test antistatico e il cavo di terra antistatico è 5~15 Ω, idealmente 0 Ω. Tuttavia, la resistenza effettiva misurata è la somma della resistenza di un conduttore da 2 mm² dal punto di prova al punto di somma e della resistenza di un conduttore da 6 mm² dal punto di somma al punto di prova. Questo valore è di circa 5-15Ω e rimane relativamente costante. Se il risultato della misurazione tende all'infinito, indica una rottura del filo di terra antistatico o del filo di misura, che deve essere riparata tempestivamente.
2) La resistenza tra la terra anti-statica e la terra dell'apparecchiatura è composta dalla resistenza del filo di terra antistatico stesso + la resistenza del filo di terra dell'apparecchiatura stessa + la resistenza di terra tra i due fili di terra. Tuttavia, la resistenza tra i due fili di terra è molto complessa a causa di fattori come la secchezza o l'umidità del terreno e l'influenza della corrente di terra, in particolare della corrente di terra, che cambia costantemente in grandezza, direzione e frequenza e determina principalmente il risultato della misurazione. Pertanto per la misurazione è possibile utilizzare solo un multimetro analogico e valori compresi tra decine di ohm e centinaia di kilohm sono considerati normali, indicando semplicemente che non vi è cortocircuito o circuito aperto tra le due masse.
