Cinque passaggi per l'eliminazione dell'elettricità statica
1. Integrare la protezione ESD in componenti e prodotti: progettare componenti, prodotti e assiemi per prevenire in modo più efficace gli effetti delle scariche elettrostatiche (ESD). Se possibile, utilizzare componenti insensibili alle scariche elettrostatiche o fornire un'adeguata protezione di ingresso per i componenti sensibili alle scariche elettrostatiche. Paradossalmente, le tecnologie di produzione avanzate implicano geometrie più piccole e complesse, che spesso sono più sensibili alle scariche elettrostatiche. Tuttavia, maggiore è il numero di controlli ESD incorporati nella progettazione del prodotto, minori saranno i problemi che incontrerai in seguito.

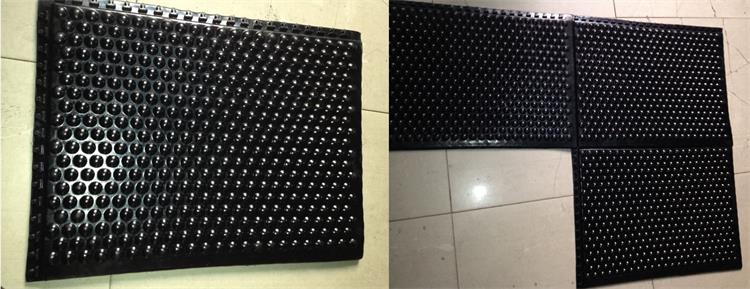

2. Eliminare le scariche elettrostatiche-che generano materiali e processi: ovviamente, la progettazione del prodotto non è la risposta completa. Non è possibile evitare la generazione di componenti e prodotti ESD-, ma è possibile ridurre o eliminare la generazione e l'accumulo di ESD. Inizia riducendo al minimo o eliminando molti processi o materiali che generano scariche elettrostatiche nell'ambiente di lavoro, come la plastica comune. Poiché l'elettricità statica non si verifica tra materiali che mantengono lo stesso potenziale o potenziale zero, i processi o i materiali nell'ambiente di lavoro dovrebbero mantenere lo stesso potenziale ESD. Tipicamente, questi materiali conduttivi o dissipativi dovrebbero essere collegati elettricamente alla stessa terra comune, come un filo di terra elettrico. Inoltre, fornire la messa a terra dei braccialetti ESD, dei pavimenti o delle superfici del banco di lavoro per ridurre in modo sicuro la generazione e l'accumulo di scariche.
3. Dispersione o neutralizzazione delle scariche elettrostatiche: poiché è impossibile eliminare completamente tutta l'elettricità statica, il nostro terzo principio è quello di disperdere o neutralizzare in modo sicuro eventuali scariche elettrostatiche. Un ruolo chiave è svolto da una messa a terra adeguata e da materiali conduttivi o dispersivi. Ad esempio, un lavoratore che entra nell'ambiente di lavoro con elettricità statica può scaricarla indossando un braccialetto antistatico o scarpe da lavoro antistatiche controllate e scavalcando un tappetino antistatico, trasferendo l'elettricità statica al suolo invece di scaricarla su componenti sensibili. Per alcuni oggetti, come la plastica ordinaria e altri isolanti, la messa a terra non può eliminare le scariche elettrostatiche. Tipicamente, la ionizzazione viene utilizzata per neutralizzare le scariche su questi materiali isolanti. Il processo di ionizzazione genera ioni positivi e negativi, che vengono attratti dalla superficie dell'oggetto scaricante, neutralizzando così efficacemente la scarica elettrostatica.
4. Fornire protezione fisica contro le scariche elettrostatiche: il nostro quarto principio è impedire che potenziali scariche elettrostatiche entrino in contatto con componenti e gruppi sensibili. Un metodo consiste nel fornire un'adeguata messa a terra o derivazione per componenti e gruppi, deviando eventuali scariche lontano dal prodotto. Un secondo metodo consiste nell'imballare e trasportare i componenti sensibili in materiali di imballaggio appropriati. Questi materiali proteggono efficacemente il prodotto dall'elettricità statica, riducendo l'elettricità statica generata da qualsiasi movimento del prodotto all'interno della confezione. 5. Ispeziona il processo e l'ambiente. Ad esempio, utilizzare un misuratore di campo per rilevare la presenza di campi elettrostatici che potrebbero potenzialmente causare pericoli elettrostatici. La misurazione è il metodo più sicuro. Identificare e quantificare le aree che necessitano realmente di protezione ESD consente di concentrarsi sulle aree di maggiore preoccupazione. Inoltre, puoi identificare le aree che non causano rischi di scariche elettrostatiche, risparmiando le spese di una protezione non necessaria.
Questi cinque principi costituiscono la base di un’efficace procedura di controllo ESD. Aiutano nella selezione dei materiali e delle procedure appropriate per controllare efficacemente l'ESD. Nella maggior parte dei casi, una procedura efficace coinvolgerà tutti questi concetti. Nello sviluppo di una procedura di controllo, identificare i componenti sensibili, i livelli di sensibilità e le operazioni che rappresentano per essi un pericolo di scariche elettrostatiche. Quindi considera quali concetti proteggeranno questi componenti. Infine, seleziona e implementa una combinazione di procedure e materiali che svolgano questo compito.
